Encofrado modular ORMA

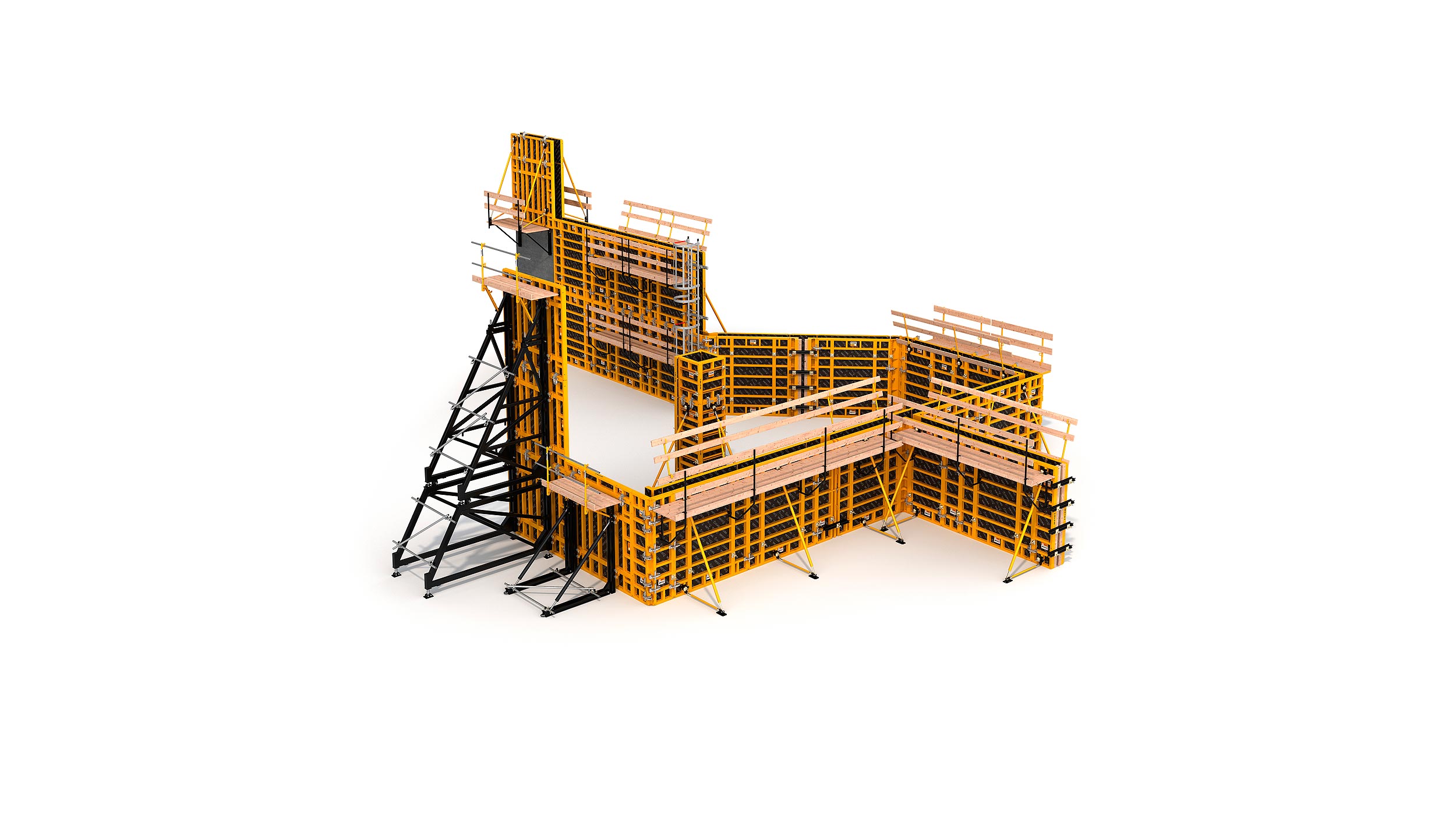

Sistema de encofrado modular para la construcción de todo tipo de estructuras verticales de hormigón. Destaca su alto rendimiento con el mínimo coste en mano de obra.
Sistema de encofrado modular para la construcción de todo tipo de estructuras verticales de hormigón. Destaca su alto rendimiento con el mínimo coste en mano de obra.

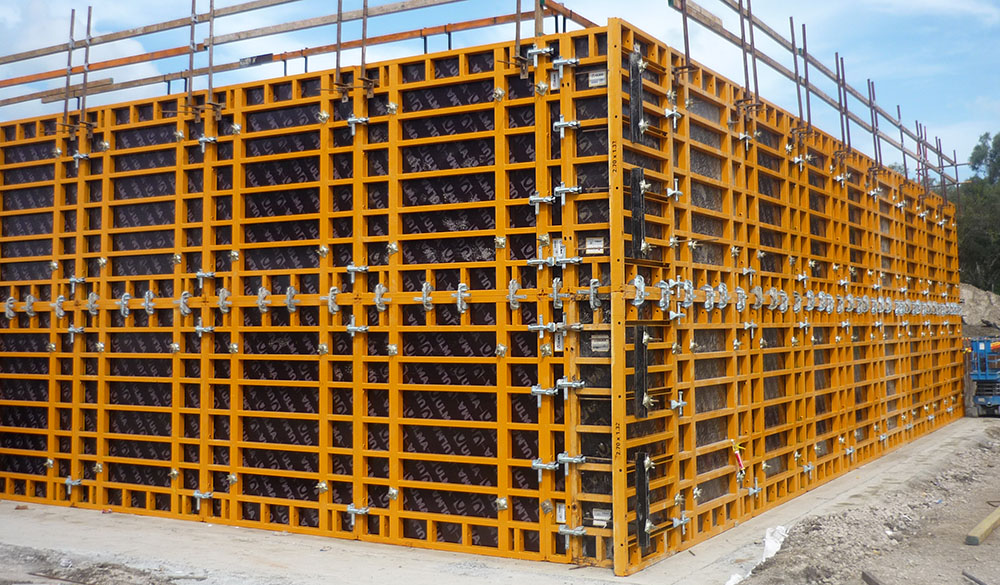

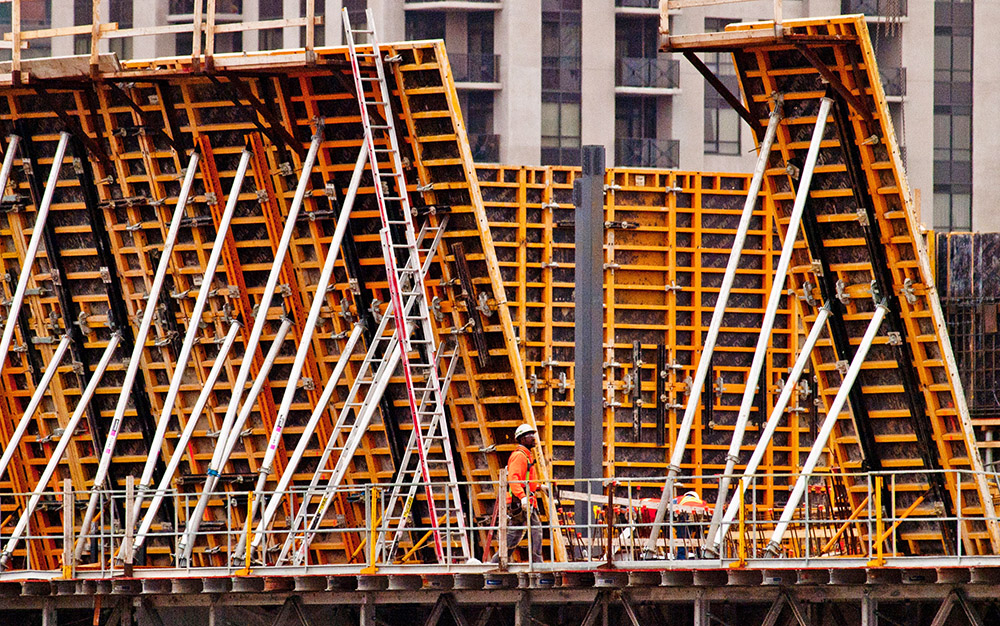

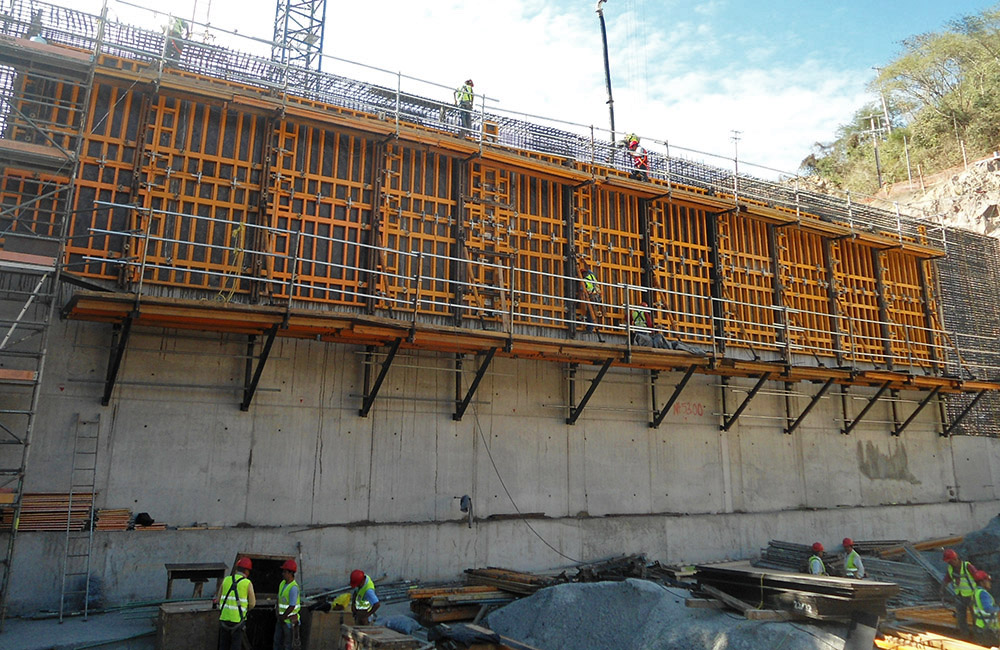

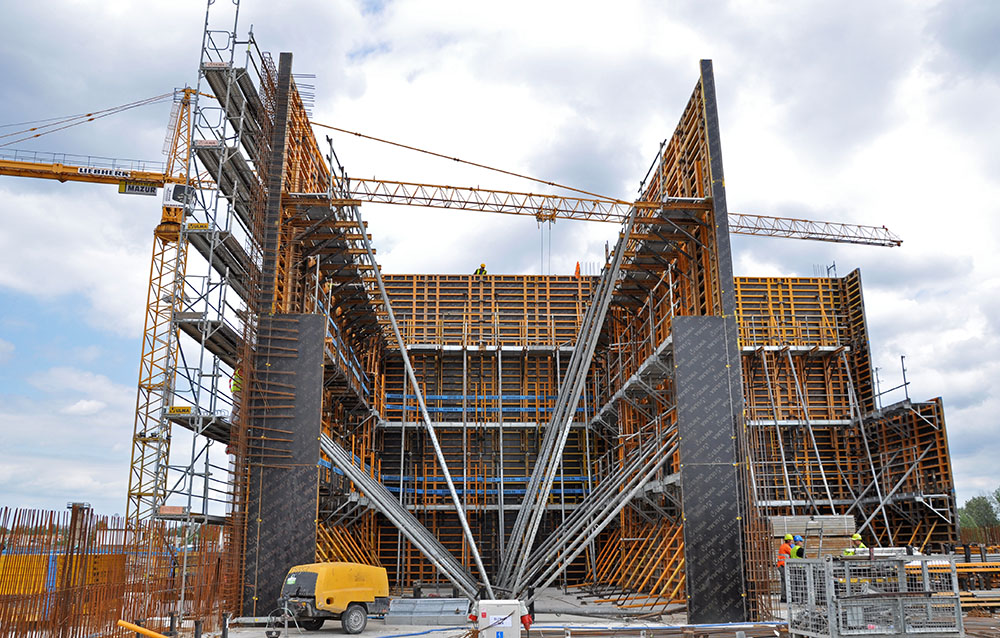

El sistema de encofrado modular ORMA es un sistema de encofrado vertical idóneo para construir todo tipo de elementos de hormigón verticales, tanto en edificación como en obra civil (encofrado de muros, encofrado de pilares, estribos, zapatas…).

Destaca su gran rendimiento, con mínimos costes en mano de obra y tiempo de colocación.

Está compuesto principalmente por paneles, unidos mediante grapas, dispuestos en conjuntos que constituyen el encofrado. Dispone de elementos que solucionan todo tipo de geometrías de manera eficaz y segura.

  • Diseñado para soportar grandes presiones de hormigón (homologado por el organismo GSV)
  • Presión de hormigón admisible:
    • Gama 3,3 m: 80 kN/m2
    • Gama 2,7 m: 74 kN/m2
  • Flechas máximas:
    • Para 60 kN/m2: línea 7, tab. 3 DIN 18202
    • Para 80 kN/m2: línea 6, tab. 3 DIN 18202
  • Para altura de hormigonado ≤ 3,3 m son necesarios sólo 2 filas de anclajes en altura
  • Para altura de hormigonado >3,3 m son necesarios 3 filas de anclajes en altura
  • Amplia gama de paneles con alturas de 3,3 m, 2,7 m, 1,2 m, 0,6 m y hasta 3,3 x 2,4 m (7,92 m2)

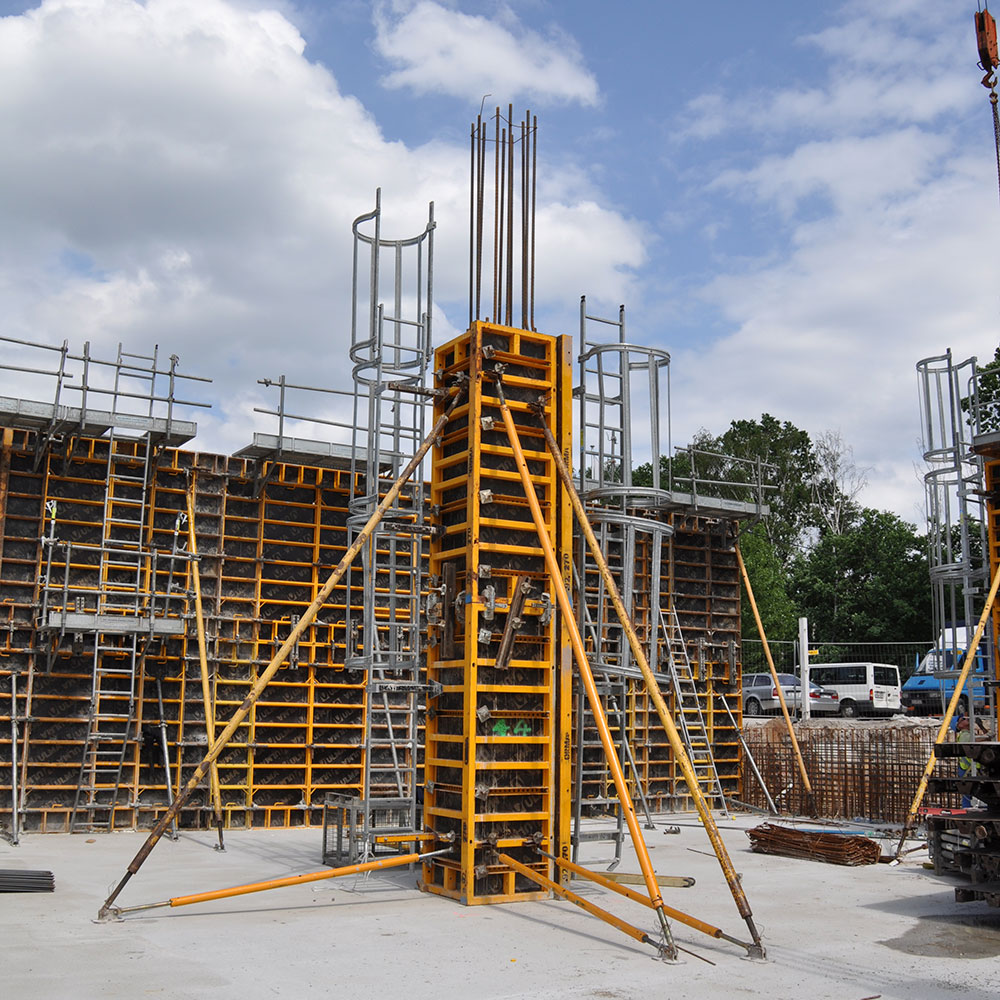

  • PILARES
    • Amplia gama de paneles específicos para pilares de 30 x 30 cm hasta 120 x 120 cm (regulación cada 5 cm)
    • Alturas de paneles: 2,7 m; 1,2 m; 0,6 m
    • Anchuras del panel pilar: 0,72 m; 0,92 m y 1,32 m
    • Hasta 80 kN/m2 de presión de hormigón admisible
  • Muy versátil: orificios laterales para montaje rápido de soluciones típicas (cierres de muro, esquinas, pilares…). Mínimo trabajo de remates y compensaciones
  • Unión de paneles con grapas, con un solo golpe de martillo
    • Tres funciones básicas:
      • Unir
      • Alinear
      • Rigidizar
    • Regulación de la grapa: compensaciones de hasta 10 cm
  • Panel robusto galvanizado con marco metálico reforzado en las esquinas
  • Elemento de unión entre paneles y en esquinas
  • Excelentes acabados gracias al tablero contrachapado fenólico de abedul de alta calidad
  • Amplia gama de paneles con alturas de 3,3 m, 2,7 m, 1,2 m y hasta 3,3 x 2,4 m (7,92 m2)

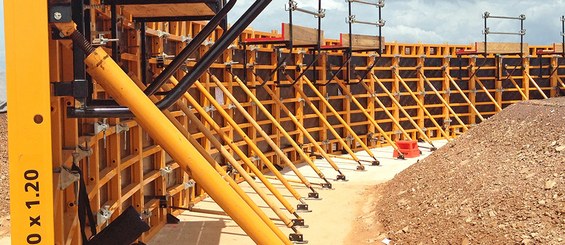

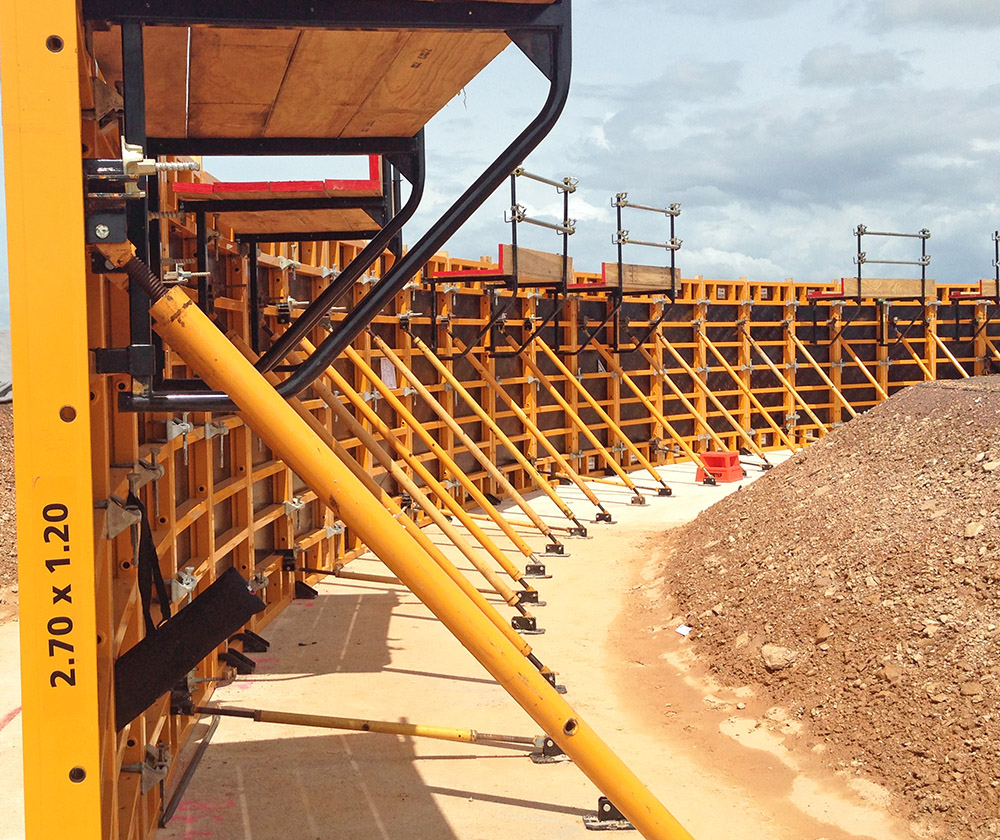

  • Elementos de protección: Plataforma de Seguridad SBU. Plataforma metálica galvanizada con accesos diseñada para realizar trabajos en altura en encofrados de muro (atirantado, hormigonado, etc.) de forma totalmente segura
