Sistemas autotrepantes ATR

Sistema de encofrado autotrepante sin necesidad de grúa. Agiliza los tiempos de construcción y permite múltiples aplicaciones para cada proyecto de gran altura. Seguridad en montaje y manipulación.
Sistema de encofrado autotrepante sin necesidad de grúa. Agiliza los tiempos de construcción y permite múltiples aplicaciones para cada proyecto de gran altura. Seguridad en montaje y manipulación.

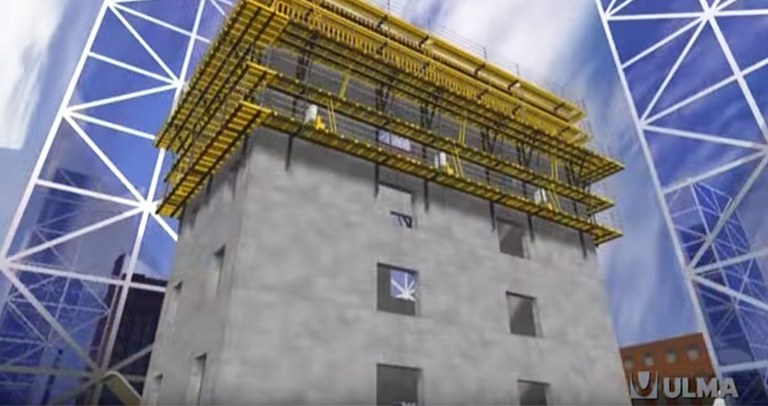

El ATR es un encofrado autotrepante que, accionado por mecanismos hidráulicos y mecánicos, permite la elevación de grandes conjuntos de encofrado simultáneamente sin necesidad de grúa. Está optimizado para la construcción de estructuras verticales altas donde el viento es un factor clave, el grado de ocupación de la grúa es alto y los requerimientos de seguridad durante todo el proceso de construcción son importantes.

El trepado se realiza mediante la sucesiva elevación del mástil y del conjunto consola-encofrado sobre el muro.

Se caracteriza por su gran adaptabilidad a geometrías complejas y acabados en hormigón visto, pero sobre todo es un sistema que destaca por conseguir unos tiempos y ritmos de trabajo optimizados durante el proceso de trepado, hormigonado y desencofrado, con total seguridad.

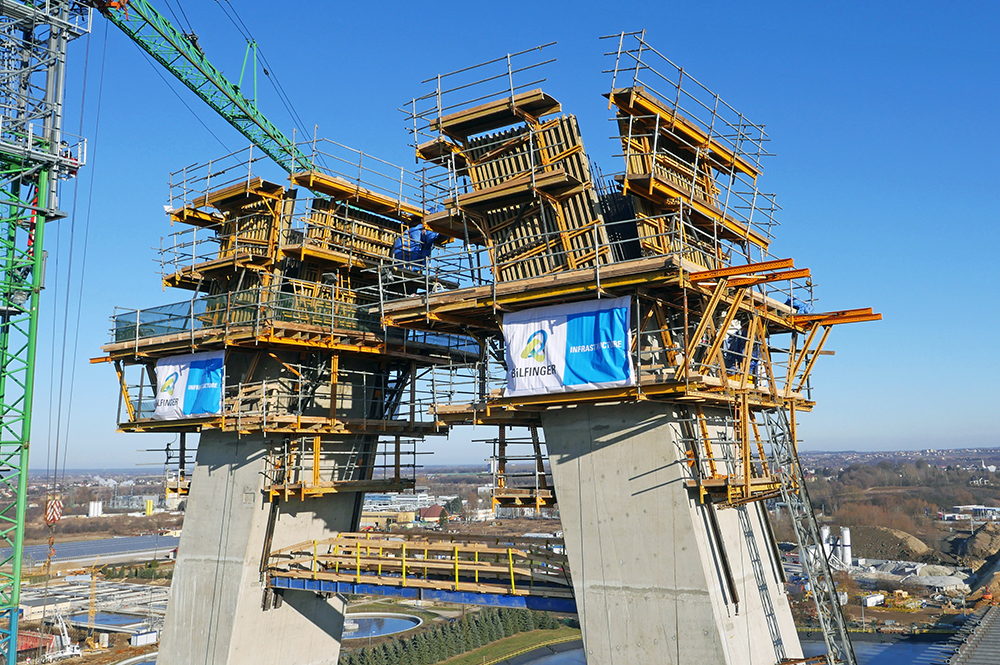

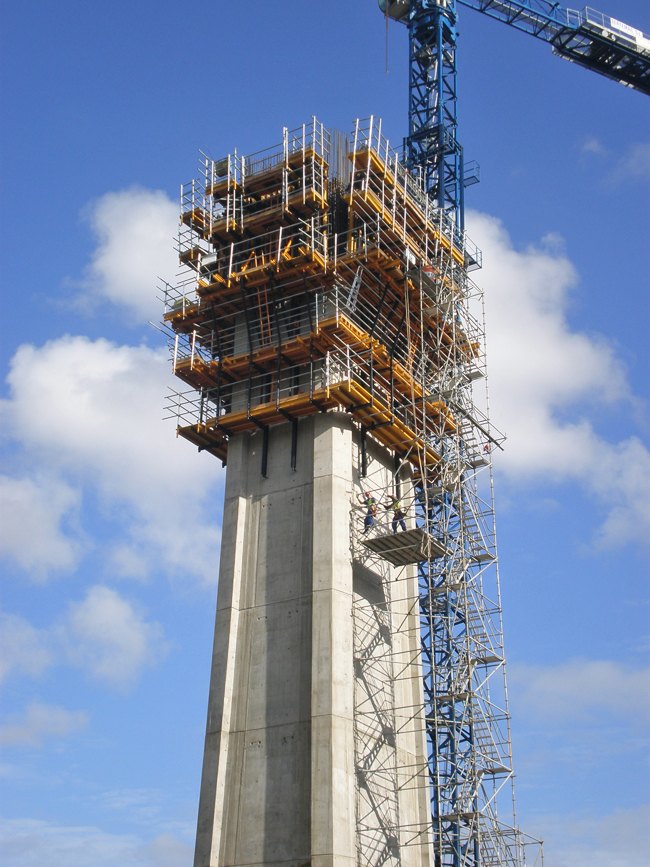

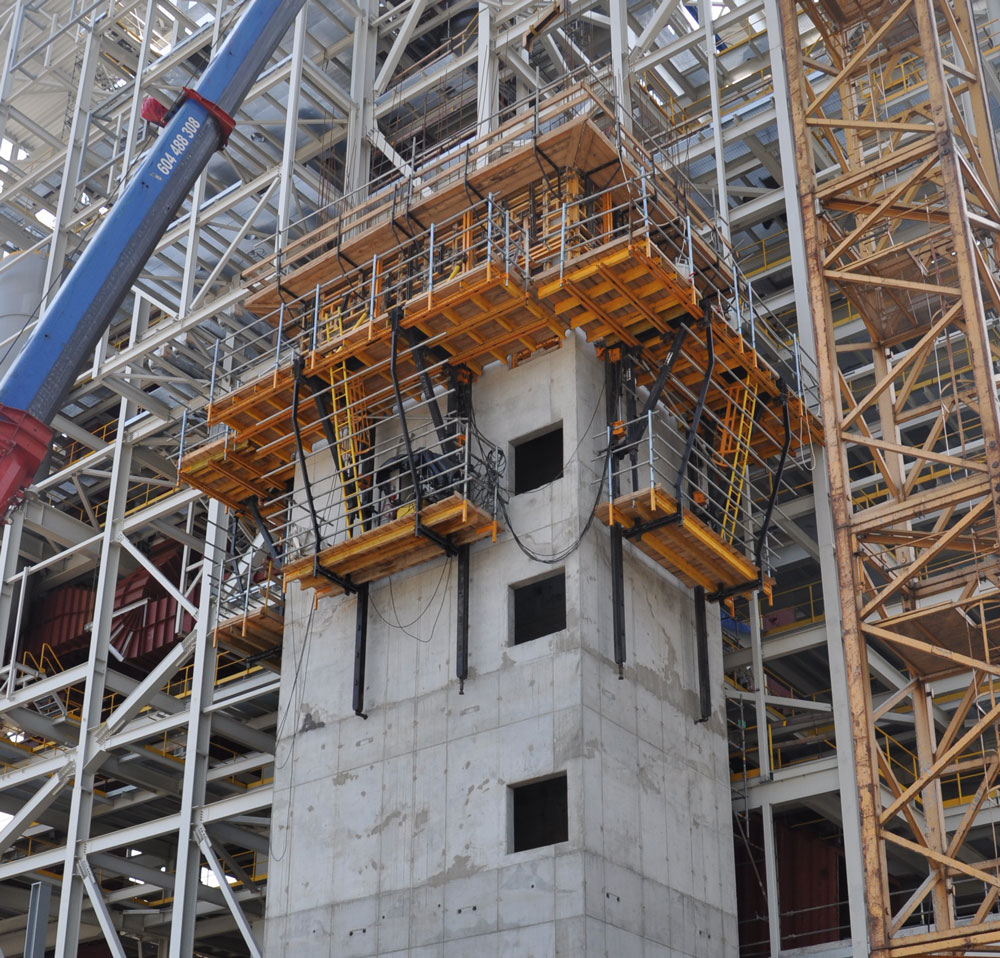

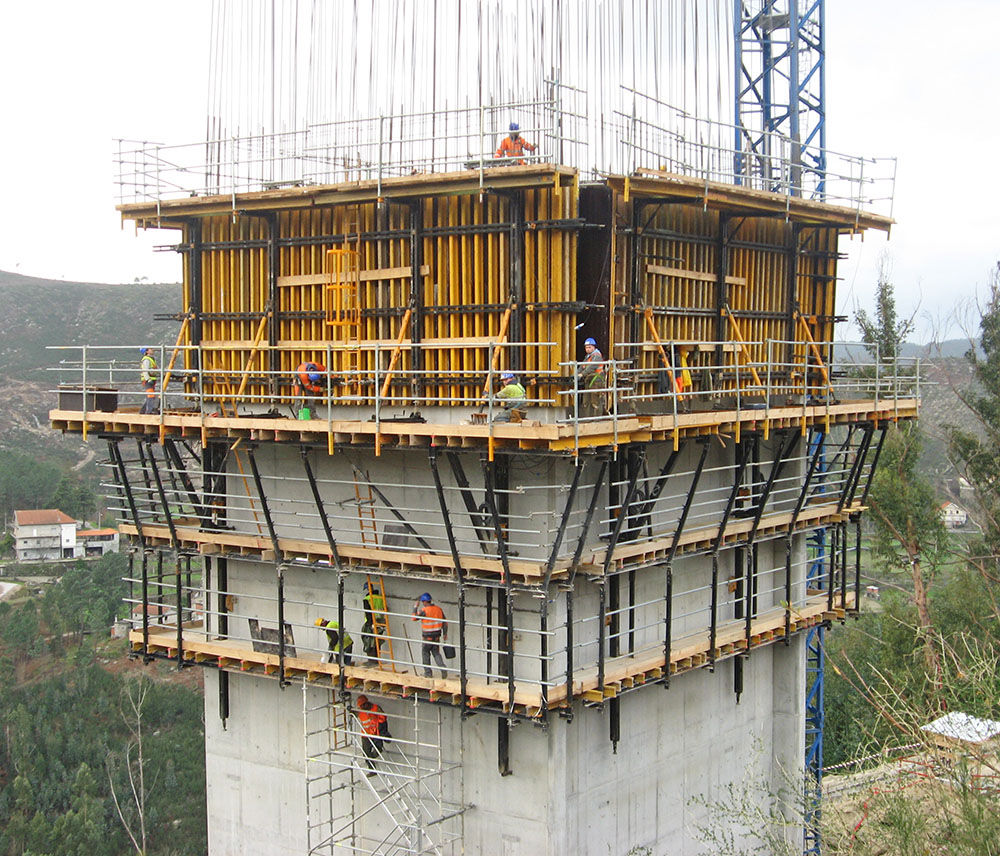

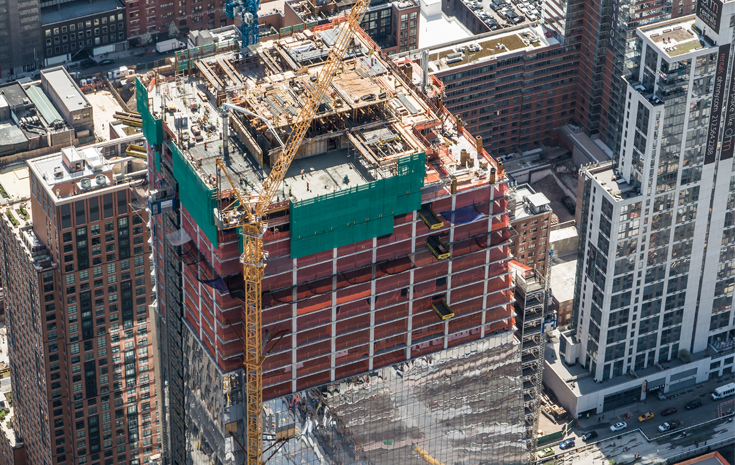

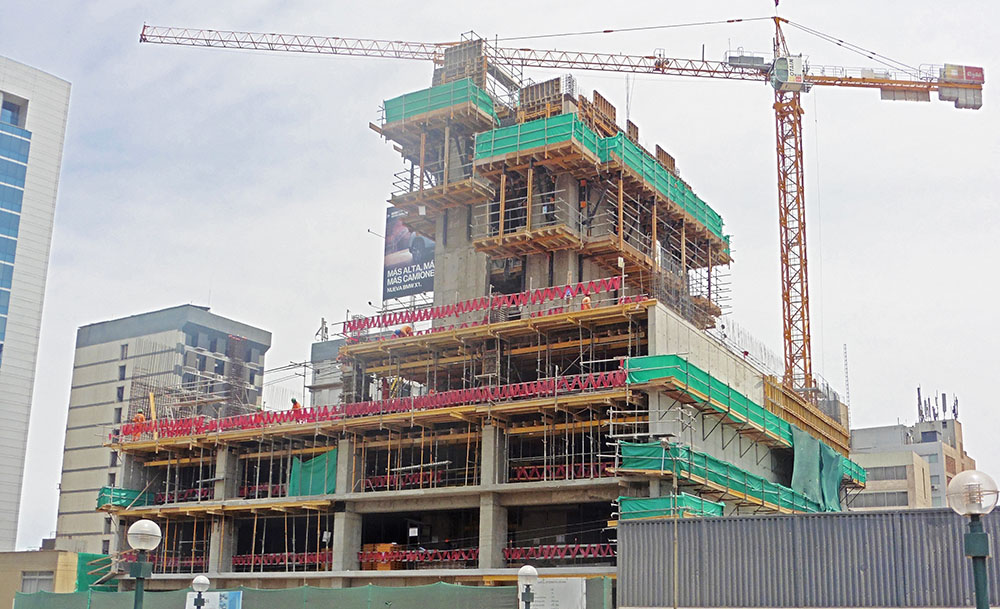

Es un sistema trepante ideal para la construcción de rascacielos  en el sector de la edificación (ejecución de núcleos de ascensor o de escalera y muros de fachadas perimetrales) y de pilas o pilonos de secciones grandes en la construcción de puentes.

Consola Autotrepante ATR-B

Configuración de consola del sistema de encofrado autotrepante donde el retranqueo (70 cm) se realiza mediante carros situados sobre la propia consola. Consta también de elementos de regulación para aplomar y posicionar el encofrado, horizontal y verticalmente. Se generan dos plataformas, una principal de trabajo (anchura 2,5 m) y otra para accionamiento del sistema hidráulico, además de otras 3 posibles plataformas para hormigonado, recuperación de elementos y otras tareas.

Consola estrecha autotrepante ATR-N

Se emplea en huecos estrechos entre muros con anchuras comprendidas entre 1,75 y 2,5 m, donde no es posible utilizar la consola ATR-B. El encofrado se suspende de una estructura superior para posibilitar las labores de desencofrado, retranqueo y posicionamiento.

Plataforma autotrepante ATR-P

Plataformas empleadas en huecos amplios donde, por dimensiones, cargas o geometría, permiten una mayor optimización de la solución que las consolas autotrepantes.

Estructura mediante Perfiles MK. Adopta diferentes geometrías y sistemas de retranqueo del encofrado (carros o estructuras de cuelgue). Permite montar estructuras para soportar elementos auxiliares de obra como distribuidores de hormigón y pequeñas grúas.

  • Flexible y polivalente ante todo tipo de necesidades en construcciones de gran altura
  • Versátil gracias a componentes del sistema MK: cierres, generación de plataformas, seguridad y recuperación de conos
  • Autonomía casi total con respecto a la grúa. Permite izado simultáneo de encofrado, plataformas de trabajo y distribuidor de hormigón
  • Empuje hidráulico: rendimiento superior a trepantes convencionales con grúa. Ritmos de ejecución muy elevados
  • Operativo incluso en condiciones meteorológicas adversas
  • Seguridad en elevación y manipulación a grandes alturas
  • Adaptable a complejas geometrías de muro
  • Plataformas de trabajo amplias y protegidas. Accesos seguros
  • Sistema hidráulico configurable en función de las necesidades
  • Gran capacidad de carga. Permite izado de grandes conjuntos:
    • Central hidráulica. Acciona hasta 12 cilindros simultáneamente
    • Permite controlar carga de trabajo de cada cilindro por separado
  • Consolas ancladas al muro con conos embebidos en el hormigón (absorción de cargas horizontales y verticales)
  • Carros de retranqueo para trabajos entre paneles de encofrado
  • Accesorios principales compartidos en toda la gama
  • Compatible con todos los encofrados verticales y con Sistema MK
