Caja Mágica, Madrid, España

Ahorro de tiempos con máxima rotación de material
El recinto del complejo deportivo dedicado al tenis, es un centro multifuncional y versátil diseñado por el arquitecto francés Dominique Perrault.

Descripción

El recinto del complejo deportivo dedicado al tenis, es un centro multifuncional y versátil diseñado por el arquitecto francés Dominique Perrault. Construido en acero, madera y vidrio alberga diversas instalaciones deportivas. La Caja Mágica es sede de Torneo Master de Tenis de Madrid, además de otras competiciones de carácter internacional.

El edificio dispone de cubiertas móviles que lo convierten en un espacio de carácter tanto interior como exterior.

Este complejo de 82.520 m2 presenta una planta casi cuadrada de dimensiones 159,90 x 167,10 m, y 35 m de altura. Dispone de 3 pistas en el interior, 16 pistas al aire libre, una zona de aparcamiento,además de otro tipo de locales. La Caja Mágica es el único recinto del mundo donde se puede jugar en el exterior y en el interior un mismo torneo.

Solución ULMA

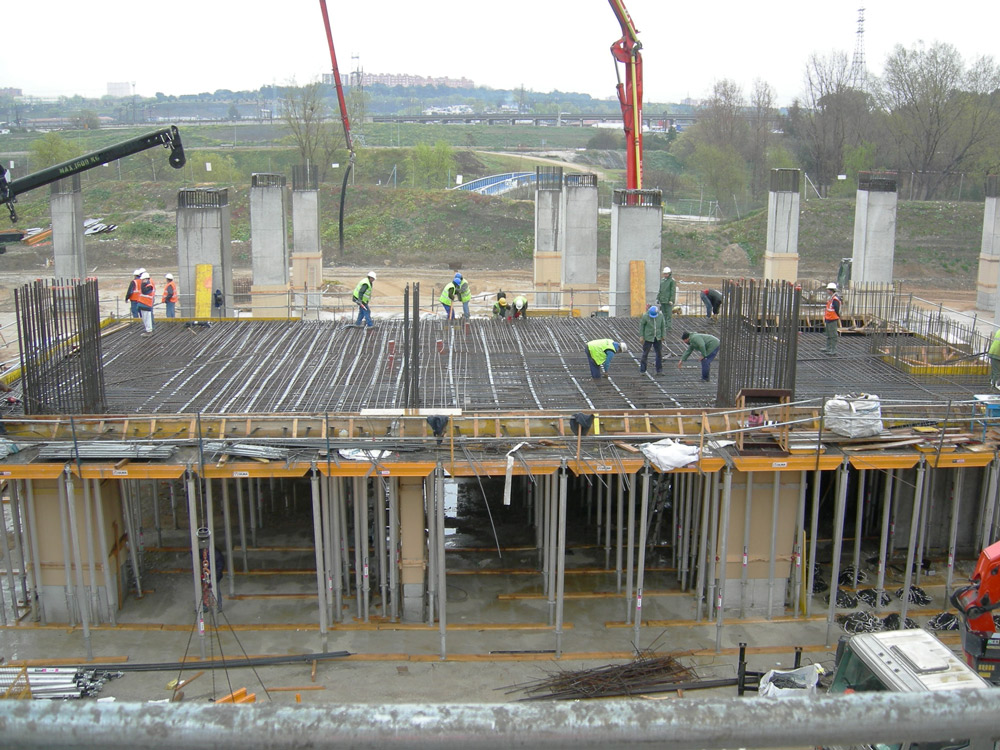

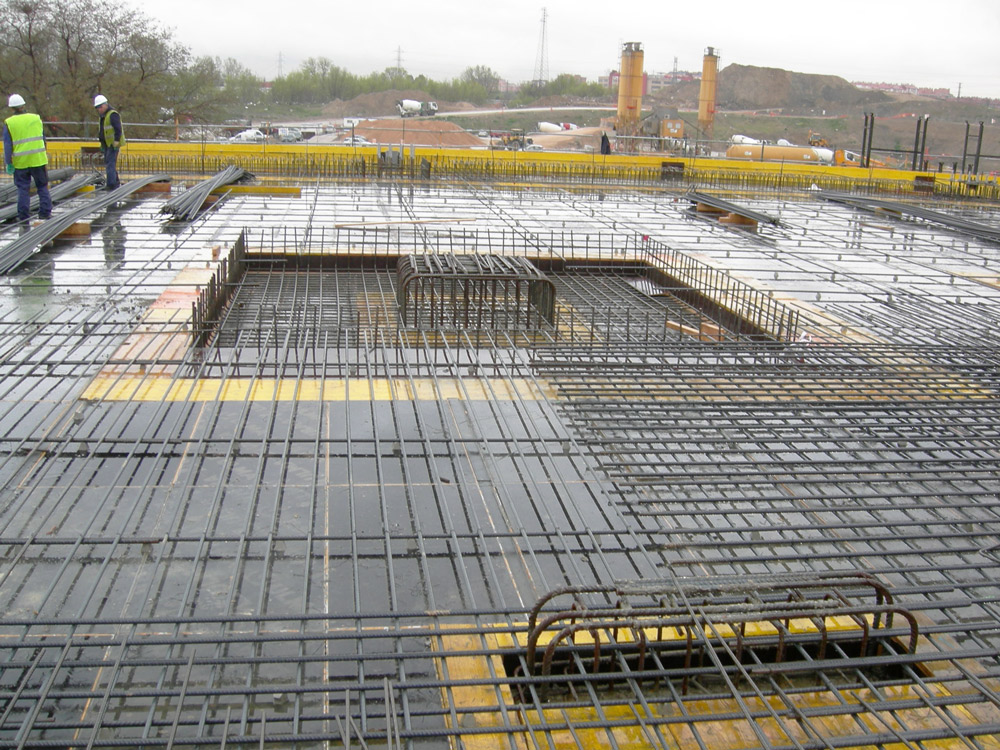

La consigna de esta obra fue la calidad y rapidez. En las losas macizas se utilizó Encofrado Horizontal CC-4 aplicando la solución estándar para los capiteles. Se alcanzó un promedio de 6.000 m2 de material colocado en obra.

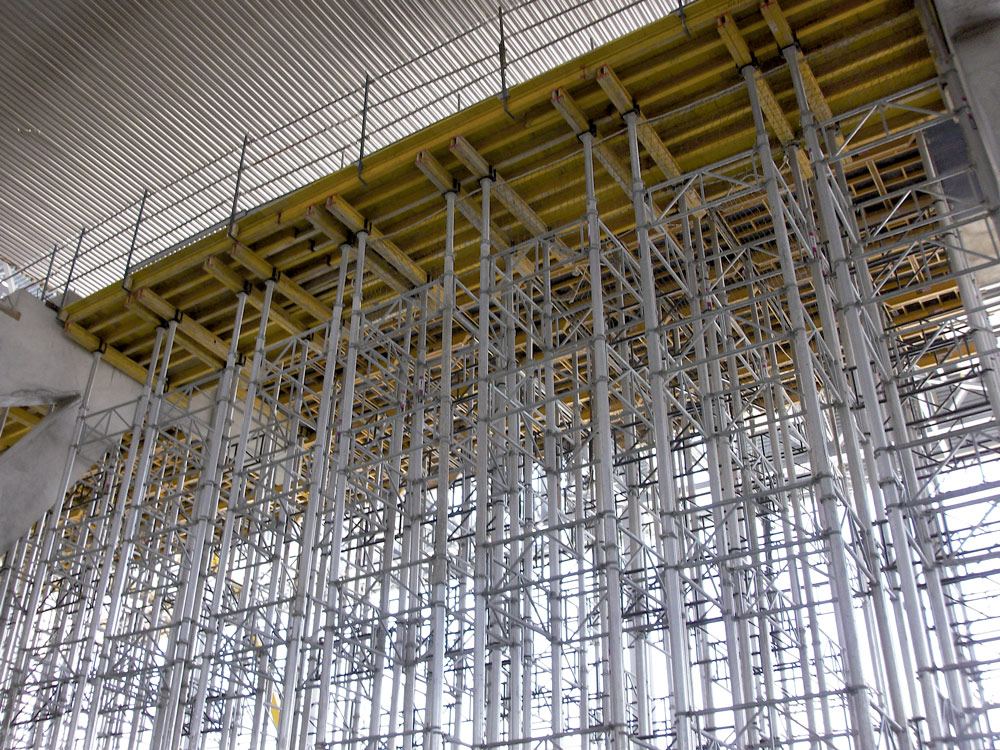

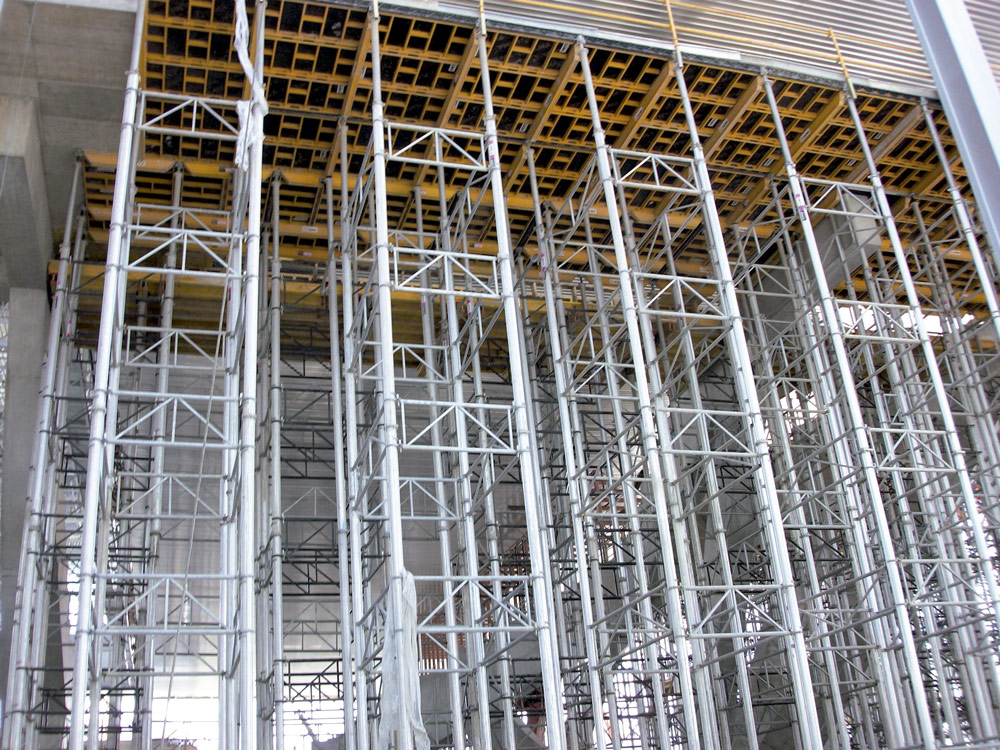

Para los 8 metros de altura que demandaba el diseño, se emplearon puntales de aluminio ALUPROP dispuestos en torres, es decir, amarrados entre sí. Los rendimientos de este producto, utilizado para la ejecución de las losas se incrementaron pues no fue preciso desmontar cada torre de 100 m3, sino que, después de cada uso, fue trasladada en su totalidad. De esta manera fue posible la reutilización de material, además de ahorrar en tiempos de trabajo ya que se evitó el continuo montaje y desmontaje.

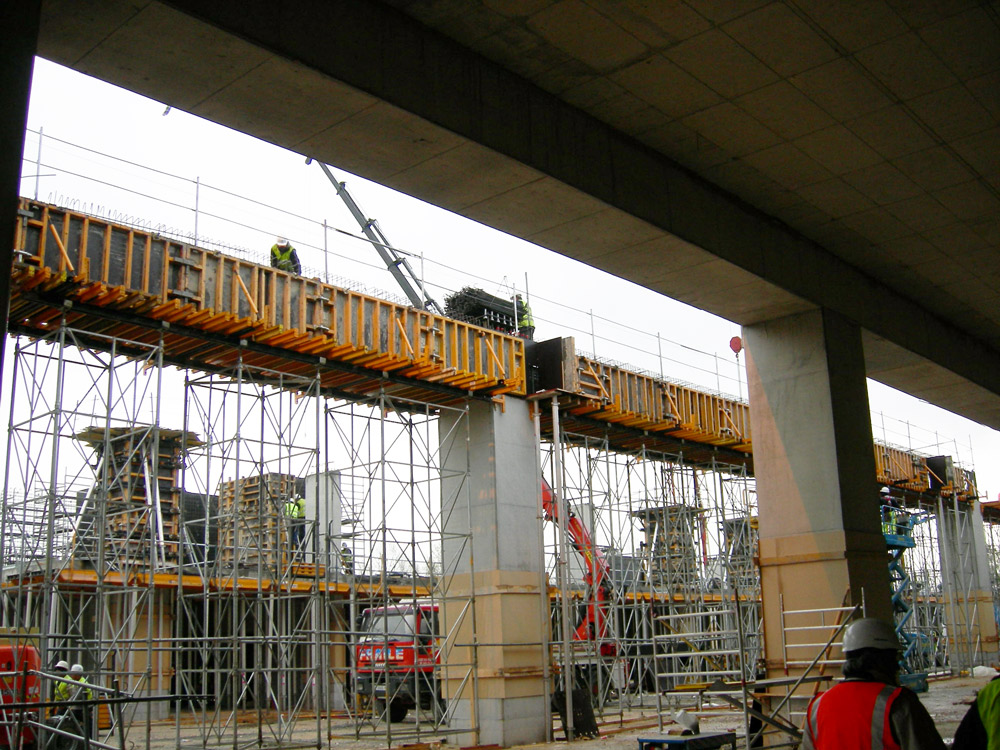

El proyecto contemplaba vigas de 1,5 m de canto de hormigón visto de excelente acabado, que se solucionaron a través del Encofrado ENKOFORM HMK y cimbras. Ambos sistemas, utilizados habitualmente en Obra Civil, demostraron así su versatilidad.

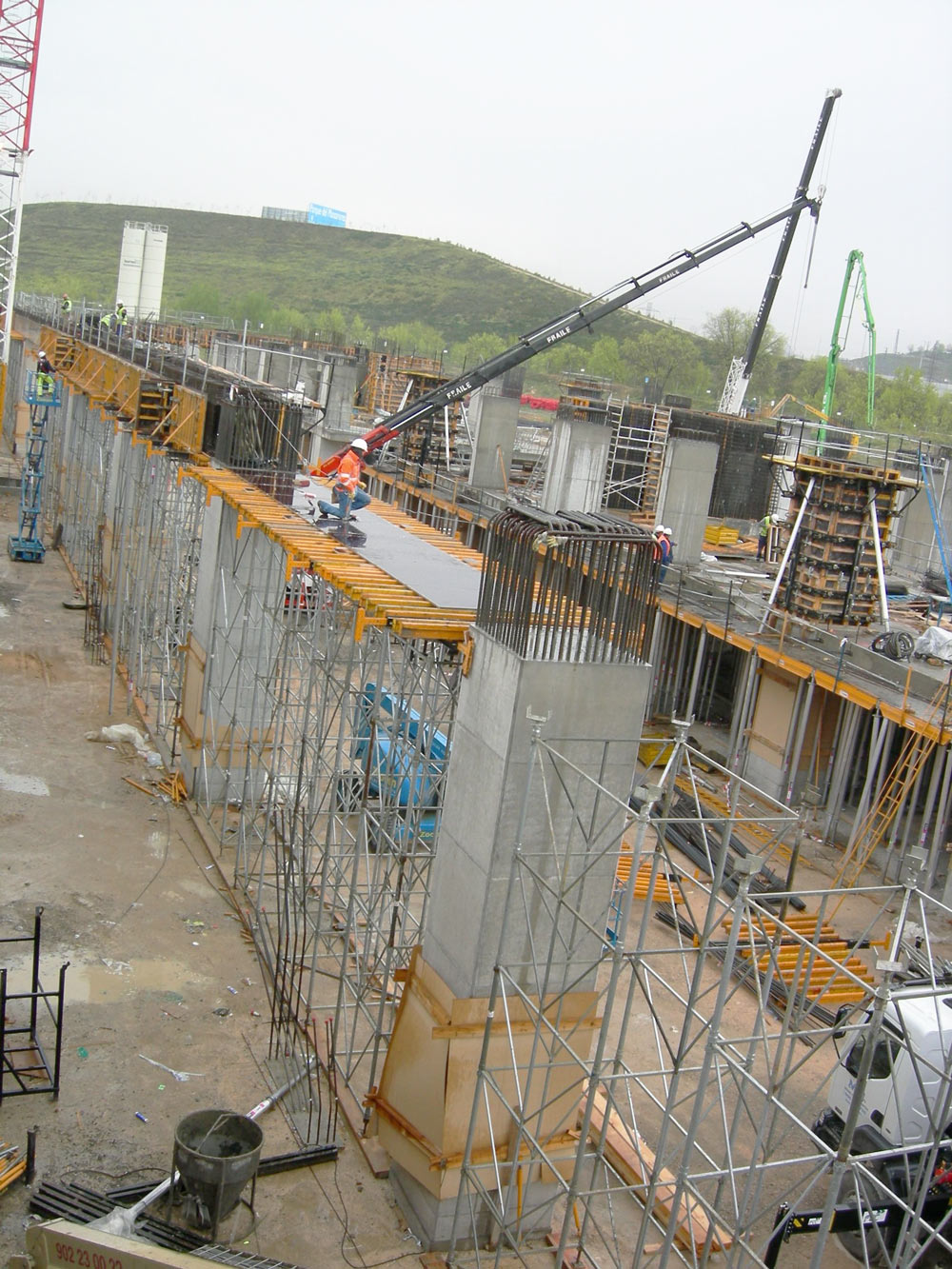

Los pilares de planta cuadrada de 1,5 m y casi 9 m de altura, al igual que las vigas, requirieron de un acabado de alta calidad.Para ello, se montó in situ el Encofrado Vertical ENKOFORM V-100 que permitió el vertido del hormigón en una única tongada.

Los 2.000 metros lineales de muro se realizaron con Encofrado Modular ORMA y sistemas convencionales de trepado.
